SERIE ESPECIAL DE BOXLINE
BOXLINE - RESISTENTE AL FUEGO E90
Para los circuitos relacionados con la seguridad intrínseca de las instalaciones como los sitios de generación de energía, el alumbrado de emergencia, la detección de incendios, la alarma y los detectores de seguridad en general, la ventilación y la extracción de humo y el control de los medios de lucha contra incendios como: las bombas del circuito de incendios y los rociadores.
Hecho de mezcla termoplástica de copolímero naranja RAL 2003 resistente al fuego y al hilo incandescente hasta 960ºC según las normas: IEC EN 60695-2-12 y IEC EN 60695-11-10, siendo considerado V0 según UL94
LAS CAJAS RESISTENTES AL FUEGO E90 SON APROPIADAS PARA:
Salas de control y mando, hospitales, escuelas
Instalaciones eléctricas y de telecomunicaciones de supervivencia,
lugares de montaje, garajes, zonas de seguridad y evacuación de emergencia.
Zonas con características corrosivas, temperaturas extremas, zonas propicias a fuertes impactos
iluminación de emergencia en túneles e instalaciones subterráneas
Libre de halógenos, no contiene flúor, cloro, bromo u otros compuestos halogenados según las normas EN50267-2 y EN 50267-2-3
La gama de cajas JSL BOXLINE FIRE certificadas para condiciones E90 según la norma
DIN 4102 Part.12
Cajas con prensaestopas métricas o con ojales que cumplen con la norma IP 66, según sus necesidades.
CARACTERÍSTICAS
Fijación mediante clavijas
de anclaje de acero
tratadas para condiciones
de fuego (Certificado en
Deutsches Institut für
Bautechnik).
(opcionalmente, pueden ser suministrados con tornillos M6x25 «Umbrako» en acero zincado para su montaje en bandejas de cables metálicas «platinas»)
Deutsches Institut für
Bautechnik).
(opcionalmente, pueden ser suministrados con tornillos M6x25 «Umbrako» en acero zincado para su montaje en bandejas de cables metálicas «platinas»)
Conectores de cerámica de esteatita
resistente a las altas temperaturas
resistente a las altas temperaturas
de los hornos, certificado por el VDE.
Certificado por KEMA KEUR
según la norma IEC EN
60670-22. (Clase de aislamiento II)
Certificado por KEMA KEUR
según la norma IEC EN
60670-22. (Clase de aislamiento II)
Carcasa en material autoextinguible V0, ambientalmente seguro y libre de sustancias nocivas
Tiempo de resistencia al fuego: 90 minutos – clasificación E90; Probado y certificado por el laboratorio ATIF-LICOF
Se suministra con la barra de cerámica de esteatita
Barra de cerámica con área de sujeción entre 6 mm2 y 50 mm2
Las cajas pueden ser suministradas con barras de cerámica de otras capacidades (a petición)
OBTENER UNA MEJOR PROTECCIÓN CON LA ARMADURA METÁLICA IK10
(Para J100BF y J100SF)

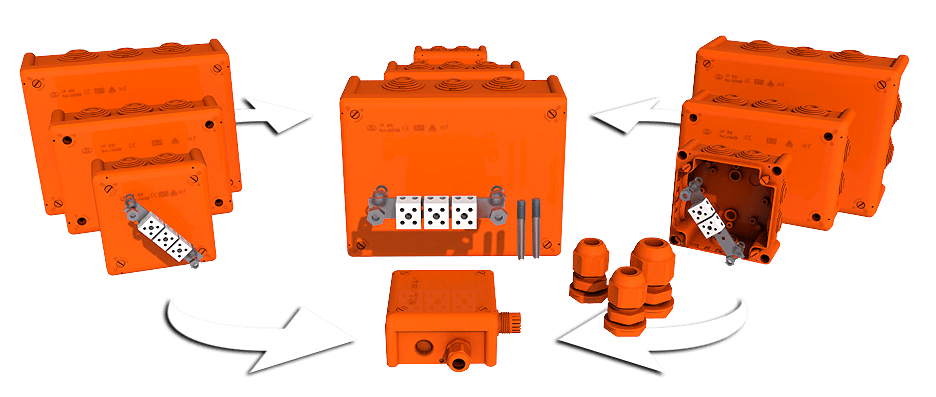

CONFIGURADOR DE EXTINTORES E90
UTILICE NUESTRO SELECTOR PARA SELECCIONAR LA CAJA MÁS INDICADA SEGÚN LOS CRITERIOS DE INSTALACIÓN.
J100SF
Se incluye el estándar por caja: 3 x 6 mm2
Max. Número de conectores de cerámica por caja: 3
(No se incluye el prensaestopas)
J100SF-P10
Estándar por caja: 3 x 10 mm2
Max. Número de conectores de cerámica por caja: 3
(No se incluye el prensaestopas)
J100SF-P16
Se incluye el estándar por caja: 2 x 16 mm2
Max. Número de conectores de cerámica por caja: 2
(No se incluye el prensaestopas)
J100BF
Se incluye el estándar por caja: 3 x 6 mm2
Max. Número de conectores de cerámica por caja: 3
J100BF-P10
Se incluye el estándar por caja: 3 x 10 mm2
Max. Número de conectores de cerámica por caja: 3
J100BF-P16
Se incluye el estándar por caja: 2 x 16 mm2
Max. Número de conectores de cerámica por caja: 2
J160BF
Se incluye el estándar por caja: 3 x 10 mm2
Max. Número de conectores de cerámica por caja: 4
J160BF-P16
Se incluye el estándar por caja: 3 x 16 mm2
Max. Número de conectores de cerámica por caja: 3
J200BF
Se incluye el estándar por caja: 3 x 16 mm2
Max. Número de conectores de cerámica por caja: 4
J200BF-P33
Se incluye el estándar por caja:3 x 33 mm2
Max. Número de conectores de cerámica por caja: 4
J200BF-P50
Se incluye el estándar por caja: A petición
Max. Número de conectores de cerámica por caja: A petición
J100-SF MCP
Protección de armadura metálica IK10 para J100B-F y -J100S-F
M20/V0 | M25/V0
Prensaestopas de metal V0
