Catálogo Geral e Tabela de PreçosCaixas de Distribuição
As Caixas de Distribuição são uma solução ideal na reabilitação da instalação eléctrica e de telecomunicações em escritórios, stands, habitações, bibliotecas, hospitais, garagens e oficinas, bem como em estabelecimentos comerciais.
Caixas de Distribuição Salientes
Caixas de Distribuição de Encastrar
Design moderno e integração estética total em ambiente de escritórios e doméstico.
As caixas IZI boxline foram pensadas e desenhadas com um fundo pre-furado que contempla todas as possibilidades de instalação, independentemente do tipo de caixa pré instalada na parede, quer por região, mercado ou tipologia irá encontrar uma solução adaptada à necessidade específica.

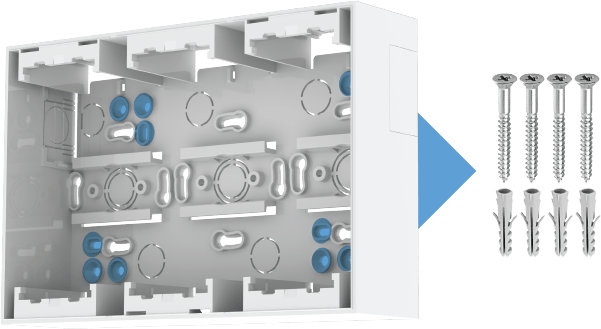

Parafusos com Bucha
(Fornecidos com caixa de distribuição)
A JSL fornece um saco com 4 Buchas e parafusos para que possa instalar a versão saliente em Paredes de betão ou tijolo

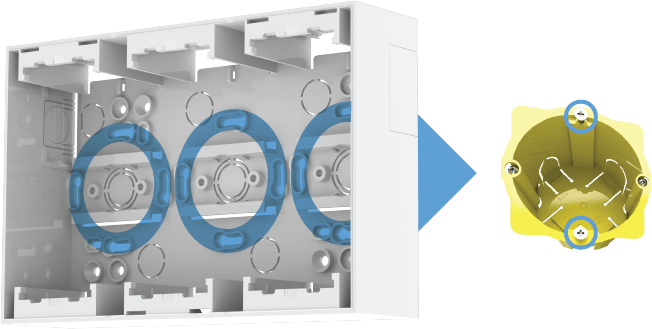

Pontos de fixação para Caixas de Aparelhagem
Uma vez mais os modelos salientes contam com furações específicas para que os possa instalar em caixa de eletricidade para instalada na parede.

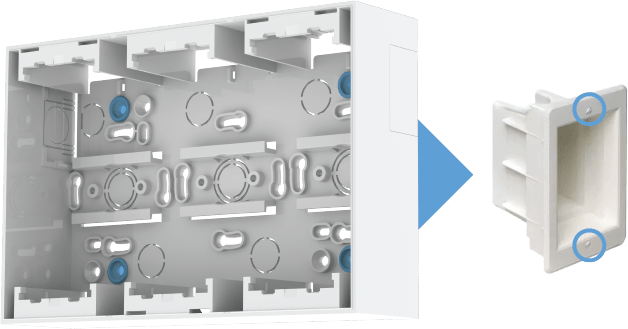

Pontos de fixação para tomadas internacionais
Poderá também instalar, sobre caixas para instaladas na parede internacionais ( como por exemplo caixas para tomada Nema ) Uma vez mais os modelos salientes contam com estas furações específicas para este efeito.
Versão de Encastrar com Garras Metálicas
Na versão de Encastrar (quaisquer um dos modelos CE245, CE445 ou CE645) incluem 4 parafusos com garras metálicas (pré-montados) para uma ancoragem perfeita, em paredes de pladur ou reboco.
De fácil e rápida instalação, os postos de trabalho JSL são agrupáveis na vertical e horizontal podendo a sua capacidade ser ampliada e evolutiva.
Agrupáveis através de peça de união PIS-L
Instalação evolutiva na vertical e horizontal
REABILITAÇÃO
Instalação em caixa pré-instalada de aparelhagem na parede
Ideal para instalações eléctricas em: Escritórios, Ambientes Domésticos e Reabilitação de velhas Infra-estruturas
Disponíveis na versão saliente e na versão de encastrar em paredes de cimento e/ou pladur

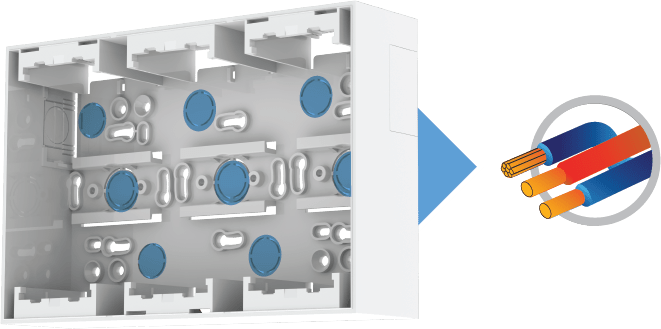

Compatibilidade para cabos
Poderá encontrar 3 orifícios pré-marcados Que poderá partir ou cortar com o auxílio de uma ferramenta- (CS245) 6 orifícios (CS445) 9 orifícios (CS 645) respectivamente, para a passagem de cabos para o interior da caixa.

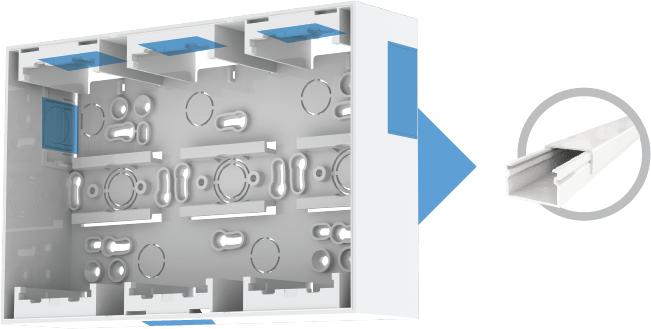

Compatibilidade para calhas

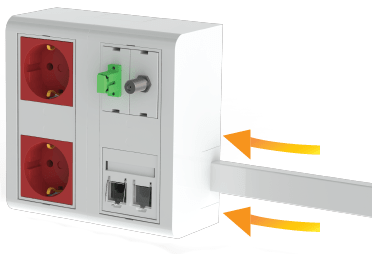

Versão Saliente com tampas laterais amovíveis e compatíveis com calha minicanal: 20×10 , 30×10, 25×17, 40×17, 25×25, 40×25 e tubo VD20 de qualquer fabricante.
Diversas Tampas Laterais conforme modelo
Tampa Lateral amovível

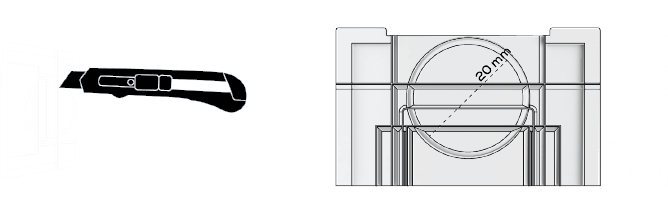

Tampa lateral com marcações de corte fácil usando ferramenta de corte

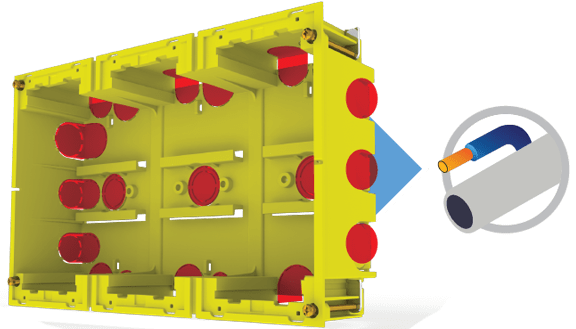

Compatibilidade para tubos
A versão de embeber aceita tubo anelado de diâmetros 20 e 25, sendo fornecidas com um conjunto de parafusos e garras de ancoragem para paredes ocas de pladur.

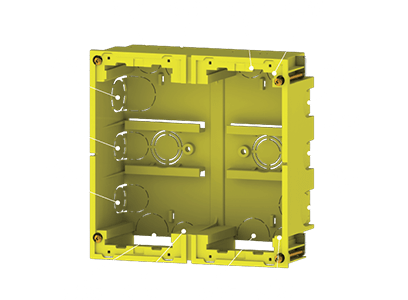

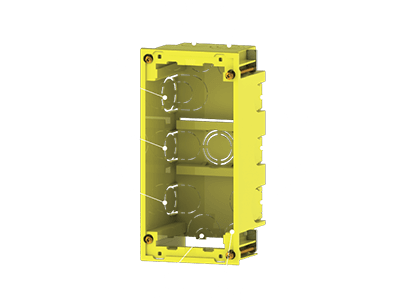

Número de entradas e medidas para entrada de tubos
CE245 – 10 entradas
CE245 – 14 entradas
CE245 – 18 entradas
JSL – Empresa Certificada pelos institutos/gabinetes de certificação Apcer e IQnet.
NÃO NECESSITA DE PARAFUSOS
Instalação rápida e simplificada
Com encaixe de acessórios e de aparelhagem com sistema de clipagem fácil e rápido apenas por click
Dotados de encaixe rápido, seguro e eficaz, estão preparados para receber aparelhagem 45 x 45 (tipo MOSAIC) de qualquer fabricante, bem como a aparelhagem americana tipo NEMA.
Poderá optar por reforçar a clipagem com o uso de 4 parafusos por acessório de aparelhagem,sendo que este procedimento é totalmente opcional.
Com desencaixe de acessórios e molduras com uso de ferramentas simples. Um sistema fácil e rápido que permite evitar danos estéticos
Aplique ligeira pressão na fenda e dê uma inclinação de 45° à base da sua ferramenta
Retire a moldura pelo lado oposto, segure firmemente aplicando pressão nas laterais e deslize no sentido da orientação indicado na figura
Com desencaixe de acessórios e molduras com uso de ferramentas simples. Um sistema fácil e rápido que permite evitar danos estéticos
Aplique ligeira pressão na fenda e dê uma inclinação de 45° à base da sua ferramenta
Retire o acessório pelo lado oposto, segure firmemente aplicando pressão nas laterais e deslize no sentido da orientação indicado na figura.
Acessórios preparados para aparelhagem europeia e americana 45×45 – 45×90 – NEMA. Todos os acessórios acima descritos são compatíveis com ambas as versões (Saliente e Embeber)
745-CD – Tampa Cega
DIS-L – Acessório com tampa transparente para 2 módulos de disjuntor
745 IS-L – Acessório para 2 módulos de aparelhagem 45×45 tipo Mosaic™
745-2SK – Acessório para aparelhagem 45×90 tipo Mosaic™ e tomadas NEMA
NEM ALIS-L – Acessório para tomadas NEMA instalação de superfície
LED IS-L – LED Piloto 12V Vermelho
PEÇAS INCLUÍDAS CS
PEÇA DE UNIÃO
TAMPA LATERAL
PEÇAS INCLUÍDAS CE
Aparelhagem JSL, uma vasta gama 100% compatível com os novos Postos de Trabalho
Máxima multiplicidade de configurações oferecendo uma solução para todas as necessidades de instalação
Todos a aparelhagem e acessórios são compatíveis com ambas as versões (Saliente e Encastrar)
CS245
Caixa Saliente para 2 módulos 45×45
(Moldura de acabamento incluida)
CS245C
Caixa Completa
(CS245 + 745-M + 745 IS-L)
CS445
Caixa Saliente para 4 módulos 45×45
(Molduras de acabamento incluidas)
CS445C
Caixa Completa
(CS445 + 745-M + 745 IS-L)
CS645
Caixa Saliente para 6 módulos 45×45
(Molduras de acabamento incluidas)
CS645C
Caixa Completa
(CS645 + 745-M + 745 IS-L)
CE245
Caixa de Encastrar para 2 módulos 45×45
(Moldura de acabamento incluida)
CE245C
Caixa Completa
CE245 + 745 IS-L (x1)
CE445
Caixa de Encastrar para 4 módulos 45×45
(Molduras de acabamento incluidas)
CE445C
Caixa Completa
CE445 + 745 IS-L (x2)
CE645
Caixa de Encastrar para 6 módulos 45×45
(Molduras de acabamento incluidas)
CE645C
Caixa Completa
CE645 + 745 IS-L (x3)
