CALHAS INWAY PARA APARELHAGEM E CABOS

voltar para CALHAS E ACESSÓRIOS

Logomarca Jsl Calhas 0003 Layer 2
Minicanal E Inway2 Leve Min

A JSL disponibiliza 15 medidas de calha Inway em PVC:
Calha Técnica para instalação eléctrica e aparelhagem.

Uma solução resistente e fiável para obter sistemas versáteis de instalação eléctrica de aparelhagem de manobra, redes estruturadas, sistemas de telecomunicações e protecção de cabos de dados em ambientes domésticos e industriais.
Dispomos de 15 dimensões que asseguram a maioria das necessidades de instalação.

Ik

07

Ip

41

BrancoIcon

Branco

Termoplastic

PVC

Uma vasta gama fabricada em PVC estabilizado totalmente isenta de chumbo e metais pesados, resistente aos Ultravioletas, que se adapta eficazmente às mais rigorosas condições de utilização.

Logomarca Jsl Calhas 0003 Layer 2
- USE O NOSSO SELECTOR DA CALHAS -

CALHA MINI CANAL 1207B

Ref1207B Min

Calha minicanal JSL Ref.1207B

Com medidas úteis interiores de 9 x 5.5 mm, é disponibilizada também na sua versão adesiva com a referência 1207BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito.

Asset 1

REF: 1207BAD

Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

3 cabos de 1,5 mm2 | 2 cabos de 2,5 mm2

1 cabos de 4 mm2 | 1 cabos de 6 mm2

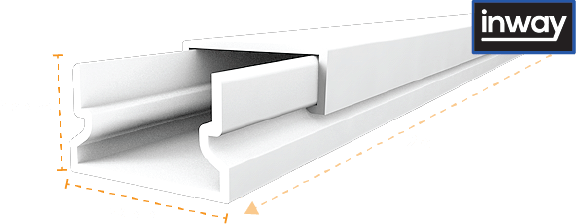

CALHA MINI CANAL 16x10B

Ref1610B Min

Calha minicanal JSL Ref.1610B

Com medidas úteis interiores de 15 x 8 mm, é disponibilizada também na sua versão adesiva com a referência 1610BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito.

Asset 1

REF: 1610BAD

Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

7 cabos de 1,5 mm2 | 4 cabos de 2,5 mm2

3 cabos de 4 mm2 | 2 cabos de 6 mm2

CALHA MINI CANAL 1517B

Ref1517B Min

CALHA MINI CANAL 15X17B

Com medidas úteis interiores de 14 x 16 mm, é disponibilizada também na sua versão adesiva com a referência 1517BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito.

Asset 1

REF: 1517BAD

Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

15 cabos de 1,5 mm2 | 10 cabos de 2,5 mm2

8 cabos de 4 mm2 | 4 cabos de 6 mm2

CALHA MINI CANAL 2010B

Ref2010B Min

 CALHA MINI CANAL 2010B

Com medidas úteis interiores de 18 x 8 mm, é disponibilizada também na sua versão adesiva com a referência 2010BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito. Permite instalação de aparelhagem com recurso aos seguintes acessórios:

( IZI Boxline Salientes – 45IN10 – 45IN10D )

Asset 1

REF: 2010BAD

 Instalar Aparelhagem com:

2010B 3010B ICONS
Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

9 cabos de 1,5 mm2 | 6 cabos de 2,5 mm2

4 cabos de 4 mm2 | 3 cabos de 6 mm2

CALHA MINI CANAL 20X125B

Ref20125B
NOVO

Nova Calha minicanal Ref.20×12.5 de capacidade aumentada !

Com medidas úteis interiores de 18 x 10,5 mm, esta nova calha minicanal apresenta un novo tipo de fecho entre base tampa para facilitar a instalação e um “fecho/clipagem” reforçado, foi desenhada para maior fiabilidade e resistência e sobretudo uma aparência e estética agradaveis especialmente útil em renovações de interiores.

Asset 4 1

Acessórios de Acabamento

Asset 6

Compatível com Caixas IZI Boxline

Asset 1

REF: 2012,5BAD

Para Cabos Todo Os Tipos

Capacidade para Cabos

16 cabos de 1,5 mm2 | 11 cabos de 2,5 mm2

9 cabos de 4 mm2 | 6 cabos de 6 mm2

CALHA MINI CANAL 20X20B

2020B

CALHA MINI CANAL 2020B

Com medidas úteis interiores de 18 x 17,5 mm, é disponibilizada também na sua versão adesiva com a referência 2020BAD.  É ainda mais capaz, em relação à capacidade total do cabos a alojar. Sua ampla capacidade de condicionamento de cabos torna-a adequada para a instalação de cabos de Dados / Lan e Coaxial de rede. Esta referência não dispõem de acessórios de acabamento.

Nao Tem Acessorios

Não dispõe de Acess. de Acabamento

Asset 1

REF: 2020BAD

Para Cabos Todo Os Tipos

Capacidade para Cabos

21 cabos de 1,5 mm2 | 15 cabos de 2,5 mm2

11 cabos de 4 mm2 | 6 cabos de 6 mm2

CALHA MINI CANAL 2517B

Ref2517B

 CALHA MINI CANAL 2517B

Com medidas úteis interiores de 23 x 15 mm, é disponibilizada também na sua versão adesiva com a referência 2517BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito. Permite instalação de aparelhagem com recurso aos seguintes acessórios:

( IZI Boxline Salientes – 45IN17 – 45IN17D )

Asset 1

REF: 2517BAD

 Instalar Aparelhagem com:

2517B 4017B ICONS
Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

24 cabos de 1,5 mm2 | 16 cabos de 2,5 mm2

13 cabos de 4 mm2 | 7 cabos de 6 mm2

CALHA MINI CANAL 2525B

Ref2525B

 CALHA MINI CANAL 2525B

Com medidas úteis interiores de 24,5 x 24 mm, é disponibilizada também na sua versão adesiva com a referência 2525BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito. Permite instalação de aparelhagem com recurso aos seguintes acessórios:

( IZI Boxline Salientes – CS Series )

Asset 4 1

Acessórios de Acabamento

Asset 6

Compatível com Caixas IZI Boxline

Asset 1

REF: 2525BAD

Para Cabos Todo Os Tipos

Capacidade para Cabos

40 cabos de 1,5 mm2 | 28 cabos de 2,5 mm2

21 cabos de 4 mm2 | 12 cabos de 6 mm2

CALHA MINI CANAL 3010B

Ref3010B

Calha minicanal Ref.3010B com separador embutido !

Com medidas úteis interiores de 2x (12 x 8 mm) , esta calha minicanal conta com separador central embutido na própria calha, foi desenhada para maior fiabilidade na separação de cabos a fim de reduzir os fenómenos de ruído eléctrico.

Asset 1

REF: 3010BAD

 Instalar Aparelhagem com:

2010B 3010B ICONS
Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

12 cabos de 1,5 mm2 | 8 cabos de 2,5 mm2

6 cabos de 4 mm2 | 4 cabos de 6 mm2

CALHA MINI CANAL 4017B

Ref4017B

CALHA MINI CANAL 4017B

Com medidas úteis interiores de 2x (16 x 15 mm), é disponibilizada também na sua versão adesiva com a referência 4017BAD. Dispõem de todos os acessórios de acabamento parta um remate perfeito. Permite instalação de aparelhagem com recurso aos seguintes acessórios:

( IZI Boxline Salientes – 45IN17 – 45IN17D )

Asset 1

REF: 4017BAD

 Instalar Aparelhagem com:

2517B 4017B ICONS
Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

32 cabos de 1,5 mm2 | 22 cabos de 2,5 mm2

19 cabos de 4 mm2 | 10 cabos de 6 mm2

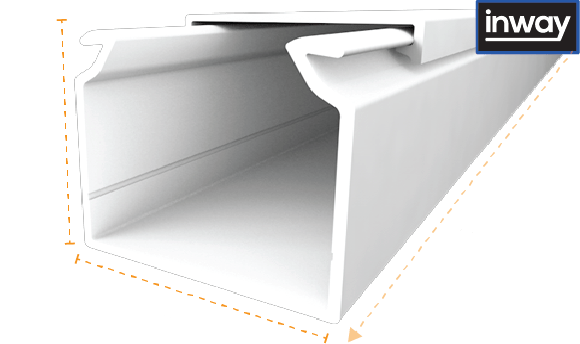

CALHA MINI CANAL 4040B

Ref4040B 1

Calha minicanal Ref.4040B

Com medidas úteis interiores de 39 x 38 mm, esta calha minicanal foi especialmente concebida para alojar uma generosa quantidade de cabos e dispõe de todos os acessórios de acabamento habituais.

Asset 4 1

Acessórios de Acabamento

IconFixacaoParafusos

Fixação por Parafuso

Para Cabos Todo Os Tipos

Capacidade para Cabos

96 cabos de 1,5 mm2 | 66 cabos de 2,5 mm2

50 cabos de 4 mm2 | 30 cabos de 6 mm2

CALHA PARA CABOS 6040B

Ref6040B

Calha Técnica JSL ref.6040B com sistema de carril duplo.

Com as dimensões internas de 57 x 38 mm, esta ref. dispõe de espaço generoso para acondicionamento de cabos, e encontra-se pronta a receber dois separadores de cabos independentes com a finalidade de redução de ruído.

Adequada para a instalação de cabos de Dados / Lan e Coaxial / Rede Lan
Conta ainda com capacidade para cabos isolados com as seguintes dimensões:

Asset 4 1

Acessórios de Acabamento

Duplo Carril

Carril Duplo Para Separadores

IconFixacaoParafusos

Fixação por Parafuso

Para Cabos Todo Os Tipos

Capacidade para Cabos

138 cabos de 1,5 mm2 | 90 cabos de 2,5 mm2

72 cabos de 4 mm2 | 44 cabos de 6 mm2

CALHA TÉCNICA 80X40B

Ref8040B

Calha Técnica JSL ref.8040B com sistema de carril.

Com as dimensões internas de 76 x 38 mm, esta ref. permite a instalação de aparelhagem 45x 45 | 45×90 | e NEMA com recurso a acessórios, ideal para acondicionamento de cabos, e encontra-se pronta a receber 1 separador de cabos com a finalidade de redução de ruído electrico.

 Instalar Aparelhagem com:

8040B ICONS
Asset 4 1

Acessórios de Acabamento

Para Cabos Todo Os Tipos

Capacidade para Cabos

190 cabos de 1,5 mm2 | 120 cabos de 2,5 mm2

96 cabos de 4 mm2 | 58 cabos de 6 mm2

CALHA TÉCNICA 100X40B

Ref10040B

Calha Técnica JSL ref.10040B com sistema de carril duplo.

Com as dimensões internas de 97 x 44 mm, esta ref. dispõe de elevado espaço para acondicionamento de cabos.
Permite a instalação de aparelhagem NEMA com recurso a acessório, ideal para acondicionamento de cabos, e encontra-se pronta a receber 2 separadores de cabos.

 Instalar Aparelhagem com:

2010B 3010B ICONS
Asset 4 1

Acessórios de Acabamento

IconFixacaoParafusos

Fixação por Parafuso

Para Cabos Todo Os Tipos

Capacidade para Cabos

258 cabos de 1,5 mm2 | 166 cabos de 2,5 mm2

138 cabos de 4 mm2 | 84 cabos de 6 mm2

CALHA TÉCNICA P/ APARELHAGEM 10054B

Ref10054B 2

Calha Técnica para Aparelhagem ref.100×54

Recebe Diretamente Aparelhagem 45×45 e 45×90

Adaptável e inovadora, pronta para receber aparelhagem diretamente 45×45 e 45×90 diretamente, sem a necessidade de acessórios de fixação adicionais.

Asset 4 1

Acessórios de Acabamento

Aceita Aparelhagem Directa

Aceita aparelhagem 45x45 e 45x90 Directamente

Para Cabos Todo Os Tipos

Capacidade para Cabos

232 cabos de 1,5 mm2 | 146 cabos de 2,5 mm2

104 cabos de 4 mm2 | 88 cabos de 6 mm2

Acessórios disponíveis para instalar Aparelhagem NEMA,
Interruptores e tomadas americanos (45×90).

Todas As Calhas E Acessorios 2 1000 640x400
Asset 18

+60 Anos de Experiência

A calha JSL é um produto consolidado, que conta com dezenas de anos de aperfeiçoamento e inovação, tornando-a na escolha de eleição dos técnicos mais exigentes.

Todas As Calhas E Acessorios 2
Logomarca Jsl Calhas 0003 Layer 2
Todas As Calhas E Acessorio 3s

De corpo forte e resistente, suporta com facilidade as pequenas irregularidades das paredes e dos tectos. A tampa montada por encaixe proporciona elevada segurança sendo ao mesmo tempo facilmente desmontável, com auxilio de ferramentas, para manutenção ou alteração na instalação.

  • Consulte o QUADRO TÉCNICO para obter mais informações sobre cada modelo específico

    1207B | 1207BAD | 1610B | 1610BAD | 1517B | 1517BBAD | 2010B | 2010BAD | 20125B | 20125BAD | 2020B | 2020BAD | 2517B | 2517BAD | 2525B |  2525BAD | 3010B | 3010BAD |4017B | 4017BAD | 4040B | 6040B | 8040B | 10040B | 10054B

Minicanal E Inway SMALLL

ACESSÓRIOS E APARELHAGEM PARA CALHAS LH

ACESS. ACABAMENTO

Acessórios Acabamento

Acessorios Acabamento Calha Lh Site

Caixas IZIBoxline

Caixas Salientes IZI Boxline

Acessorio Caiza Izi Para Aparelhagem Calha

ACESS. 45X45 E NEMA

45IN10 – 45IN10D – 45IN17 – 45IN17D -80INS – 80INT – 80INI – 100INI

Acessorio Apara Calhas Inway

CALHAS INWAY TABELA REVISÃO 2022

wdt_ID Ref. Adesiv. Dim. Ext. (mm) Dim. Int. (mm) Área (S)mm2 Área Útil (Su)(S):1.2(mm)2 Área Max. Nº Max Cabo 1,5 mm Nº Max Cabo 2,5 mm Nº Max Cabo 4 mm Nº Max Cabo 6 mm UTP CAT5e UTP CAT6e RG-6
1 1207B 12x7 9x5,5 50 32 5,50 3 2 1 1 1 - -
2 1207BAD Asset 1 12x7 9x5,5 50 32 5,50 3 2 1 1 1 - -
3 1610B 16x10 15x8 120 78 8,00 7 4 3 2 1 1 1
4 1610BAD Asset 1 16x10 15x8 120 78 8,00 7 4 3 2 1 1 1
5 1517B 15x17 14x16 224 146 14,00 15 10 8 4 4 3 2
6 1517BAD Asset 1 15x17 14x16 224 146 14,00 15 10 8 4 4 3 2
7 2010B 20x10 18x8 144 94 8,00 9 6 4 3 2 2 2
8 2010BAD Asset 1 20x10 18x8 144 94 8,00 9 6 4 3 2 2 2
9 20125B 20x12,5 17,5x11 192 125 10,00 10 8 5 4 3 2 2
10 20125BAD Asset 1 20x12,5 17,5x11 192 125 10,00 10 8 5 4 3 2 2
11 2020B 20x20 18x17,5 315 205 17,00 21 15 11 6 6 5 5
12 2020BAD Asset 1 20x20 18x17,5 315 205 17,00 21 15 11 6 6 5 5
13 2517B 25x17 23x15 345 224 15,00 24 16 13 7 6 5 4
14 2517BAD Asset 1 25x17 23x15 345 224 15,00 24 16 13 7 6 5 4
15 2525B 25x25 24,5x24 588 382 24,00 40 28 21 11 12 10 9
16 2525BAD Asset 1 25x25 24,5x24 588 382 24,00 40 28 21 11 12 10 9
17 3010B 30x10 2x(12x8) 224 145 8,00 12 8 6 4 2 2 2
18 3010BAD Asset 1 30x10 2x(12x8) 224 145 8,00 12 8 6 4 2 2 2
19 4017B 40x17 2x(16x15) 570 370 15,00 32 22 19 10 10 9 6
20 4017BAD Asset 1 40x17 2x(16x15) 570 370 15,00 32 22 19 10 10 9 6
21 4040B 40x40 39x38 1.482 963 38,00 96 66 50 30 30 24 22
22 6040B 60x40 57x38 2.166 1.408 38,00 138 90 72 44 44 40 38
23 8040B 80x40 76x38 2.888 1.877 38,00 190 120 96 58 58 48 44
24 10040B 100x40 97x44 4.360 2.840 44,00 258 166 138 84 84 78 74
25 10054B 100x54 2x(37x44) 3.250 2.100 37,00 232 146 104 88 62 54 28
