BOXLINE E90 NEXT - FACILIDADE DE INSTALAÇÃO

voltar para CAIXAS PARA INSTALAÇÕES ESPECIAIS

Fácil. Versátil. Segura.

BOXLINE SPECIAL SERIES

Resistente à chama

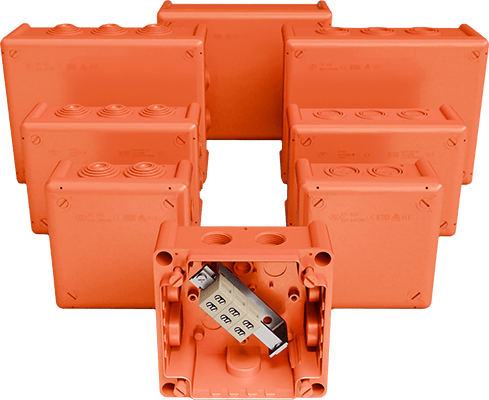

BOXLINE NEXT E90

Entradas Marcadas

Boquilhas IP66 E90

Paredes Lisas

Autoextinguível

Retardante de Chama

Laranja RAL 2003

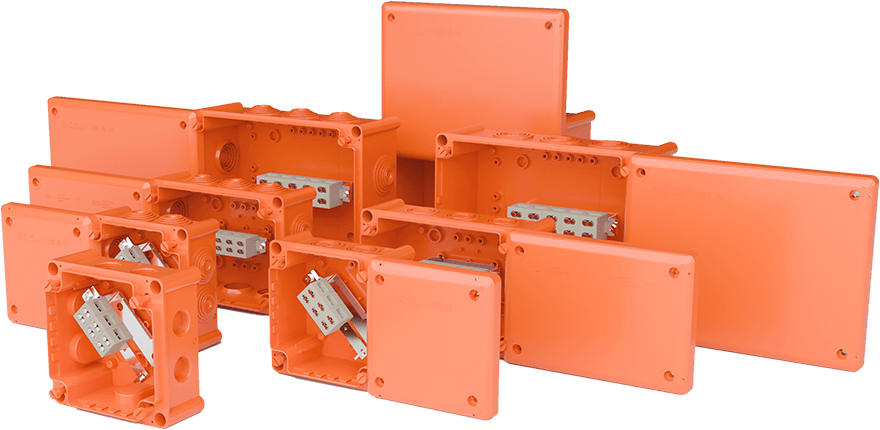

Caixas de derivação estanques JSL E90 NEXT, projetadas para resistir ao fogo, ao manter a integridade dos circuitos elétricos sob as mais extremas condições de incêndio.

Integridade Funcional

Integridade Funcional (em conformidade com a norma DIN 4102 Parte 12)

Resistência Mecânica

Elevada resistência ao impacto. IK10 disponível com acessório (armadura metálica)

Proteção Ambiental

Proteção contra poeiras e jatos potentes de água

Tensão Nominal

500V – Tensão Nominal do Sistema para aplicação E90

Caixas em Duroplast auto-extinguível V0, fabricadas em termoplástico Copolímero de cor laranja RAL 2003 resistente ao Fogo e ao Fio incandescente a 960ºC segundo as Normas: IEC EN 60695-2-12 e IEC EN 60695-11-10, sendo considerado V0 segundo a Norma UL94

AUTO-EXTINGUÍVEL

Fecho Parafuso a 3/4

Montagem através de buchas de ancoragem em aço tratado para condições de fogo (Certificadas no Deutsches Institut für Bautechnik).
(em opção, poderão ser fornecidas com parafusos “Umbrako” M6x25 em aço zincado para montagem em “platines” de bandeja metálica de cabos)

TEMPERATURA DE FUNCIONAMENTO

Para usar com Cabos e Tubos

Com conectores de cerâmica em esteatite de elevada resistência a temperaturas de fornalha. Caixas certificadas KEMA KEUR de acordo com IEC EN 60670-22 (Isolamento classe II)

APLICAÇÕES APROPRIADAS

As caixas de derivação JSL BOXLINE E90 NEXT são essenciais em diversas situações críticas onde a integridade funcional dos circuitos elétricos deve ser mantida durante incêndios. Assegura a integridade funcional por 90 minutos sob condições extremas de incêndio, mantendo a alimentação de sistemas de segurança essenciais.

Construídas com materiais termoplásticos de alta resistência, livres de halogéneos não contendo Fluor, Cloro, Bromo ou outros compostos halogenados de acordo com as Normas EN50267-2 e EN 50267-2-3

A gama de caixas BOXLINE FIRE da JSL certificadas para condições E90 de acordo com a Norma

DIN 4102 Part.12

Estas caixas são especialmente projetadas para instalações em edifícios públicos, túneis, hospitais e outras infraestruturas onde a segurança das pessoas e a continuidade dos serviços essenciais são prioritárias.

Sistemas de Emergência

Iluminação de emergência
Sistemas de extração de fumos
Bombas para sistemas de extinção por água (aspersores)
Sistemas de alarme contra incêndios

Infraestruturas Críticas

Túneis
Edifícios públicos (ex: escolas, edifícios governamentais)
Centros comerciais
Hospitais e centros de saúde

Sistemas de Segurança

Videovigilância (CCTV)
Controlo de acessos
Sistemas de evacuação (ex: som ambiente, alarme por voz)
Comunicações de emergência

Autoextinguível

Resistente à chama

Retardante de Chama

Caixas em material autoextinguível V0, ambientalmente segura e sem substâncias nocivas

Tempo de resistência ao fogo: 90minutos – Classificação E90;
Testadas e Certificadas Pelo Laboratório ATIF-LICOF

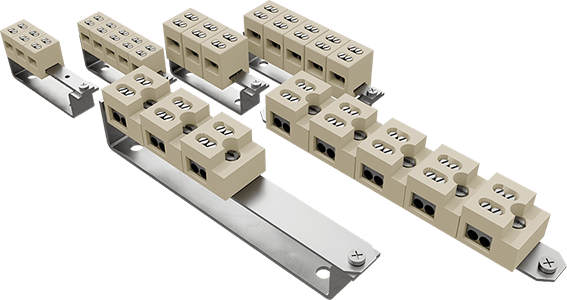

DESCUBRA A NOSSA NOVA LINHA DE BORNES CERÂMICOS

Garanta a segurança das suas instalações com os Bornes Cerâmicos Next FireResistant. Desenvolvidos para serem fáceis de instalar e incrivelmente versáteis, estes bornes são a escolha perfeita para sistemas de segurança contra incêndio. A sua construção robusta em cerâmica assegura ligações elétricas fiáveis, mesmo em condições extremas.

Facilidade de Instalação

Projetadas para instalação simples com entradas pré-marcadas, compatibilidade com bucim padrão e opções de fixação flexíveis.

Versatilidade

Oferece múltiplas opções de entrada de cabos e uma gama de capacidades de ligação com bornes cerâmicos para diversas necessidades.

Borne duplo 6mm²

Dimensões do borne: aprox. 19 × 13 × 21.5 mm
Capacidade de Cabo (por polo):
Rígido 0.8-6.0 mm²;
Flexível 0.8-4.0 mm²

Borne duplo 16mm²

Dimensões do borne: aprox. 25.5 × 19 × 25.5 mm
Capacidade de Cabo (por polo):
Rígido 1.5-16.0 mm²;
Flexível 1.5-10.0 mm²

Borne duplo 25mm²

Dimensões do borne: aprox. . 32.4 × 32.4 × 25 mm
Capacidade de Cabo (por polo):
Rígido 2.5-25.0 mm²;
Flexível 2.5-16.0 mm²

OBTENHA UMA MELHOR PROTECÇÃO COM A ARMADURA METÁLICA IK10

Grau de Proteção

SISTEMA DE NOMENCLATURA

As referências de produto para a série JSL BOXLINE E90 NEXT seguem um sistema estruturado:

Para encontrar a referência adequada ao seu projeto, basta aplicar a fórmula acima descrita para o modelo de caixa e componentes.

Como diferentes projetos têm diferentes requisitos, e caso o seu projeto requeira uma configuração específica, entre em contacto com a nossa equipa de promotores para que possamos encontrar uma solução adequada às suas necessidades.

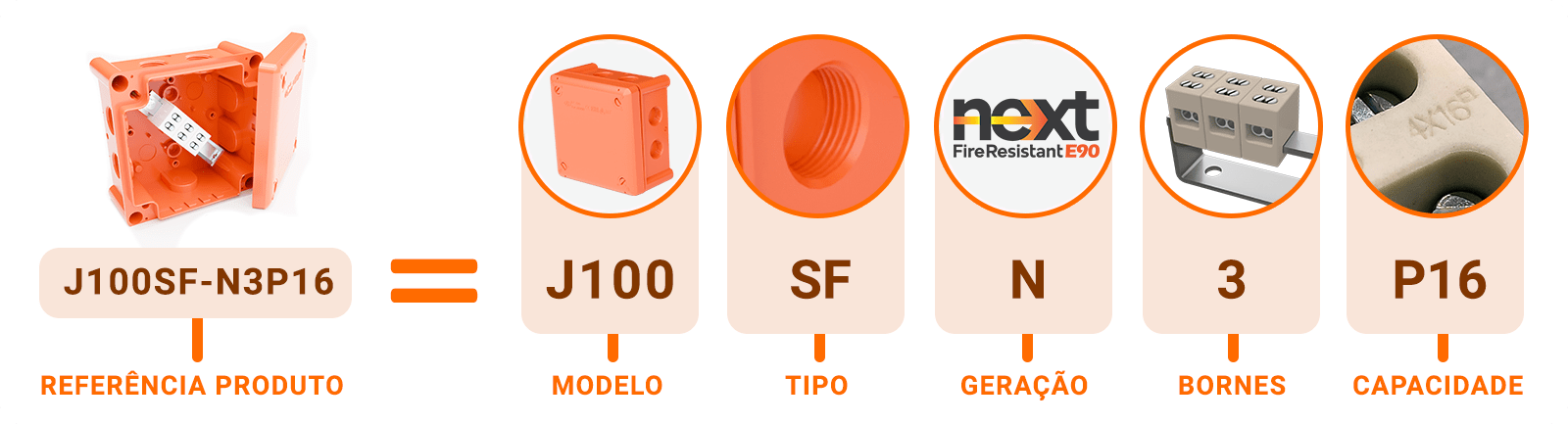

Exemplo: J100SF-N3P16 refere-se a uma caixa da série J100 com entradas Roscadas (SF), da geração E90 Next (N) contendo 3 bornes cerâmicos (3). Cada borne cerâmico adequado para condutores de 16mm² (P16).

MODELOS J100 E90 NEXT

Modelos 116 x 116 x 62 mm

A mais compacta, ideal para pontos de derivação mais pequenos que exigem resistência ao fogo.

J100SF-N

^{Com 7x entradas roscadas M20 (para bucim M20, cabo Ø7-13.3mm)}

J100BF-N

^{Com 7x entradas com Boquilhas IP66 de borracha (para cabos Ø3.5-25mm)}

J100MF-N

^{Com 7x entradas pré-marcadas (knock-out) para bucim PG13.5 (Ø9-12mm), M20 (Ø7-13.3mm), ou M25 (Ø12-17.5mm)}

Configurações de Bornes para modelos de caixas J100

Os bornes possibilitam a ligação de cabos com secções transversais distintas.

N3P6

3 bornes cerâmicos para secção nominal de 6 mm²

^{Capacidade de Cabo (por polo):

Rígido/Entrançado 0.8-6.0 mm²;

Flexível 0.8-4.0 mm².}

N5P6

5 bornes cerâmicos para secção nominal de 6mm²

^{Capacidade de Cabo (por polo):

Rígido/Entrançado 0.8-6.0 mm²;

Flexível 0.8-4.0 mm².}

N3P16

3 bornes cerâmicos para secção nominal de 16mm²

^{Capacidade de Cabo (por polo):

Rígido 1.5-16.0 mm²;

Flexível 1.5-10.0 mm²}

MODELOS J160 E90 NEXT

Modelos 116 x 166 x 72 mm

Caixas de tamanho intermédio que oferecem maior capacidade e opções de ligação.

J160BF-N

^{Com 10x entradas com boquilhas IP66 de borracha (para cabos Ø3.5-25mm).}

J160MF-N

^{Com 10x entradas pré-marcadas (knock-out) para bucim PG13.5 (Ø9-12mm), M20 (Ø7-13.3mm) ou M25 (Ø12-17.5mm).}

Configurações de Bornes para modelos de caixas J160

Bornes de maior dimesão para caixas que permitem instalações com cabos de maior secção.

N5P6

3 bornes cerâmicos para secção nominal de 6 mm²

^{Capacidade de Cabo (por polo):

Rígido/Entrançado 0.8-6.0 mm²;

Flexível 0.8-4.0 mm².}

N5P16

5 bornes cerâmicos para secção nominal de 6mm²

^{Capacidade de Cabo (por polo):

Rígido/Entrançado 1.5-16.0 mm²;

Flexível 1.5-10.0 mm².}

N3P25

3 bornes cerâmicos para secção nominal de 25mm²

^{Capacidade de Cabo (por polo):

Rígido 2.5-25.0 mm²;

Flexível 2.5-16.0 mm²}

MODELOS J200 E90 NEXT

Modelos 166 x 216 x 92 mm

A maior gama, proporcionando o máximo espaço para ligações e cabos de maior diâmetro

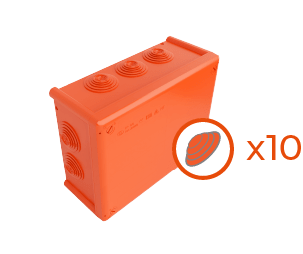

J200BF-N

^{Com 10x entradas com boquilhas IP66 de borracha (para cabos Ø3.5-25mm).}

J200MF-N

^{Com 10x entradas pré-marcadas (knock-out) para bucim PG13.5 (Ø9-12mm), M20 (Ø7-13.3mm) ou M25 (Ø12-17.5mm).}

J200LF-N

^{Com paredes lisas, permitindo a perfuração personalizada de entradas}

Configurações de Bornes para modelos de caixas J200

Bornes de maiores dimensões numa caixa de amplitude excecional, projetada para acomodar confortavelmente instalações com cabos de grande secção.

N5P16

5 bornes cerâmicos para secção nominal de 6mm²

^{Capacidade de Cabo (por polo):

Rígido/Entrançado 1.5-16.0 mm²;

Flexível 1.5-10.0 mm².}

N3P25

3 bornes cerâmicos para secção nominal de 25mm²

^{Capacidade de Cabo (por polo):

Rígido 2.5-25.0 mm²;

Flexível 2.5-16.0 mm²}

N5P25

5 bornes cerâmicos para secção nominal de 25 mm²

^{Capacidade de Cabo (por polo):

Rígido 2.5-25.0 mm²;

Flexível 2.5-16.0 mm².}

ACESSÓRIOS

PLACAS DE MONTAGEM - EXTERNA EM AÇO INOXIDÁVEL

^{MP100 (Para instalação com todos os modelos J100)

MP160 (Para instalação com todos os modelos J160)

MP200 (Para instalação com todos os modelos J200)}

ARMADURA METÁLICA MCP

^{Proporciona uma proteção extra com a armadura metálica IK10.}

BUCINS MÉTRICOS ANTIFOGO V0

^{Classificação V0, cor laranja, para manter a integridade do sistema.

Dimensões disponíveis : M20, M25 e M32.}

PORTA-FUSÍVEIS

^{Para a proteção de sistemas de iluminação e outros circuitos.}

QUADRO TÉCNICO

Ref.	ENSAIO FIO INCANDESCENTE	DIMENSOESGERAISMM	IP	IK	ENTRADAS	TAMANHO ENTRADA	CAPACIDADE CABOS CONNECTOR	SECCAO-MAX-CABOS	POLOS	AMP	Binário Nominal	VOLT
J100SF-N3P6	960º	116x60x116	66	8	7	M20	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 6	3	55A	0.8 Nm	500V
J100SF-N5P6	960º	116x60x116	66	8	7	M20	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm².	1,5 - 6	5	55A	0.8 Nm	500V
J100SF-N3P16	960º	116x60x116	66	8	7	M20	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 6	3	80A	1.2 Nm	500V
J100BF-N3P6	960º	116x60x116	66	8	7	M25	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 6	3	55A	0.8 Nm	500V
J100BF-N5P6	960º	116x60x116	66	8	7	M25	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 6	5	55A	0.8 Nm	500V
J100BF-N3P16	960º	116x60x116	66	8	7	M25	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 6	3	80A	1.2 Nm	500V
J100MF-N3P6	960º	116x60x116	66	8	7	M20, M25	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 6	3	55A	0.8 Nm	500V
J100MF-N5P6	960º	116x60x116	66	8	7	M20, M25	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 6	5	55A	0.8 Nm	500V
J100MF-N3P16	960º	116x60x116	66	8	7	M20, M25	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 6	3	80A	1.2 Nm	500V
J160BF-N5P6	960º	166x72x116	66	8	10	M20/M25	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 10	5	55A	0.8 Nm	500V
J160BF-N5P16	960º	166x72x116	66	8	10	M25	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 10	5	80A	1.2 Nm	500V
J160BF-N3P25	960º	166x72x116	66	8	10	M25	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 10	3	125A	2.0 Nm	500V
J160MF-N5P6	960º	166x72x116	66	8	10	M20/M25	Rígido 0.8-6.0 mm²; Flexível 0.8-4.0 mm²	1,5 - 10	5	55A	0.8 Nm	500V
J160MF-N5P16	960º	166x72x116	66	8	10	M20/M25	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 10	5	80A	1.2 Nm	500V
J160MF-N3P25	960º	166x72x116	66	8	10	M20/M25	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 10	3	125A	2.0 Nm	500V
J200BF-N5P16	960º	216x92x116	66	8	10	M32	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 16	5	80A	1.2 Nm	500V
J200BF-N3P25	960º	216x92x116	66	8	10	M32	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 16	3	125A	2.0 Nm	500V
J200BF-N5P25	960º	216x92x116	66	8	10	M32	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 16	5	125A	2.0 Nm	500V
J200MF-N5P16	960º	216x92x116	66	8	10	M32	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 16	5	80A	1.2 Nm	500V
J200MF-N3P25	960º	216x92x116	66	8	10	M32	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 16	3	125A	2.0 Nm	500V
J200MF-N5P25	960º	216x92x116	66	8	10	M32	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 16	5	125A	2.0 Nm	500V
J200LF-N5P16	960º	216x92x116	66	8	0	-	Rígido 1.5-16.0 mm²; Flexível 1.5-10.0 mm²	1,5 - 16	5	80A	1.2 Nm	500V
J200LF-N3P25	960º	216x92x116	66	8	0	-	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 16	3	125A	2.0 Nm	500V
J200LF-N5P25	960º	216x92x116	66	8	0	-	Rígido 2.5-25.0 mm²; Flexível 2.5-16.0 mm²	1,5 - 16	5	125A	2.0 Nm	500V

Brochura do Produto – Informação Técnica Completa

Faça o download da nossa brochura técnica completa para obter informações detalhadas sobre a série JSL BOXLINE E90 NEXT, incluindo diagramas técnicos e especificações.
