Facile. Polyvalente. Sécurisée.
Boîtiers en Duroplast auto-extinguibles V0, fabriqués en thermoplastique Copolymère de couleur orange RAL 2003 résistants au feu et au fil incandescent à 960 °C conformément aux normes: IEC EN 60695-2-12 et IEC EN 60695-11-10, considérés V0 selon la norme UL94
Montage au moyen de douilles d’ancrage en acier traité pour conditions de feu (Certifié par le Deutsches Institut für Bautechnik)
(en option, peuvent être fournis avec des vis « Umbraco » M6x25 en acier zingué pour montage sur des « plaines » de chemins de câbles métalliques)
(en option, peuvent être fournis avec des vis « Umbraco » M6x25 en acier zingué pour montage sur des « plaines » de chemins de câbles métalliques)
Avec connecteurs en céramique en stéatite à haute résistance aux températures de four. Boîtes certifiées KEMA KEUR conformément à la norme CEI EN 60670-22 (isolement classe II)
APPLICATIONS APPROPRIÉES
Les boîtes de dérivation JSL BOXLINE E90 NEXT sont essentielles dans diverses situations critiques où l’intégrité fonctionnelle des circuits électriques doit être maintenue pendant les incendies. Elles assurent l’intégrité fonctionnelle pendant 90 minutes dans des conditions extrêmes d’incendie, tout en maintenant l’alimentation des systèmes de sécurité essentiels.
Construits avec des matériaux thermoplastiques à haute résistance, sans halogène, ne contenant ni fluor, ni chlore, ni brome ni autres composés halogénés conformément aux normes EN50395-FE et EN 50393-7-3
La gamme de boîtiers BOXLINE FIRE de JSL, certifiés pour les conditions E90 conformément à la norme
DIN 4102 Part.12
Ces boîtiers sont spécialement conçus pour les installations dans les bâtiments publics, les tunnels, les hôpitaux et autres infrastructures où la sécurité des personnes et la continuité des services essentiels sont prioritaires.
Systèmes d’Urgence
- Éclairage de secours
- Systèmes d’extraction de fumée
- Pompes pour systèmes d’extinction à eau (sprinklers)
- Systèmes d’alarme incendie
Infrastructures Critiques
- Tunnels
- Bâtiments publics (ex: écoles, bâtiments gouvernementaux)
- Centres commerciaux
- Hôpitaux et centres de santé
Systèmes de Sécurité
- Vidéo-surveillance (CCTV)
- Contrôle d’accès
- Systèmes d’évacuation (ex: son ambiant, alarme vocale)
- Communications d’urgence
Boîtiers en matériau auto-extinguible VO, écologiquement sûrs et sans substances nocives
Temps de résistance au feu : 90 minutes – Classe E90 ;
Testé et certifié par le laboratoire ATF-LICOF
DÉCOUVREZ NOTRE NOUVELLE GAMME DE BORNES EN CÉRAMIQUE
Garantez la sécurité de vos installations avec les bornes céramiques Next FireResistant. Développés pour faciliter la pose de câbles et notamment variable, ces bornes sont aussi le choix parfait pour les systèmes de sécurité contre l’incendie. Sa construction robuste en céramique garantit des liaisons électriques fiables, même dans des conditions extrêmes.
4 entrées de câble par connecteur
Facilité d’installation
Nouvelle solution d’installation de barres en céramique avec un châssis surélevé, qui permet une meilleure organisation et un meilleur acheminement des câbles sous le châssis.
Montage
Permet la connexion des fils aux bornes à l’extérieur du boîtier, rendant possible l’installation ultérieure de la barre sur le châssis, ce qui facilite la connexion et réduit considérablement le temps de montage.
Fixation
Fixation directe sur des murs en béton à l’aide de douilles/ancrages métalliques trempés/traités pour des conditions d’incendie.
Bornier 6mm²
Dimensions du bornier: aprox. 19 × 13 × 21.5 mm
Capacité de Câble (par pôle):
Rigide 0.8-6.0 mm²;
Flexible 0.8-4.0 mm²
Bornier 16mm²
Dimensions du bornier: env. 25.5 x 19 x 25.5 mm
Capacité de Câble (par pôle):
Rigide 1.5-16.0 mm²;
Flexible 1.5-10.0 mm²
Bornier 25mm²
Dimensions du bornier: env. . 32.4 × 32.4 × 25 mm
Capacité de Câble (par pôle):
Rigide 2.5-25.0 mm²;
Flexible 2.5-16.0 mm²
OBTENEZ UNE MEILLEURE PROTECTION AVEC L'ARMATURE MÉTALLIQUE IK10
Conçue pour offrir une protection et une robustesse supplémentaires dans les zones à risque mécanique plus élevé.
Fabriquée en acier à haute résistance avec une finition en peinture électrostatique de couleur orange, elle offre un classement IK10, le plus haut degré de résistance aux chocs mécaniques selon la norme IEC 62262, idéale pour les applications industrielles, commerciales ou les lieux sujets aux impacts.
SYSTÈME DE NOMENCLATURE
Les références de produits pour la série JSL BOXLINE E90 NEXT suivent un système structuré:
Pour trouver la référence appropriée à votre projet, il suffit d’appliquer la formule décrite ci-dessus au modèle de boîtier et de composants
Comme différents projets ont des exigences différentes, et si votre projet nécessite une configuration spécifique, contactez notre équipe de promoteurs afin que nous puissions trouver une solution adaptée à vos besoins

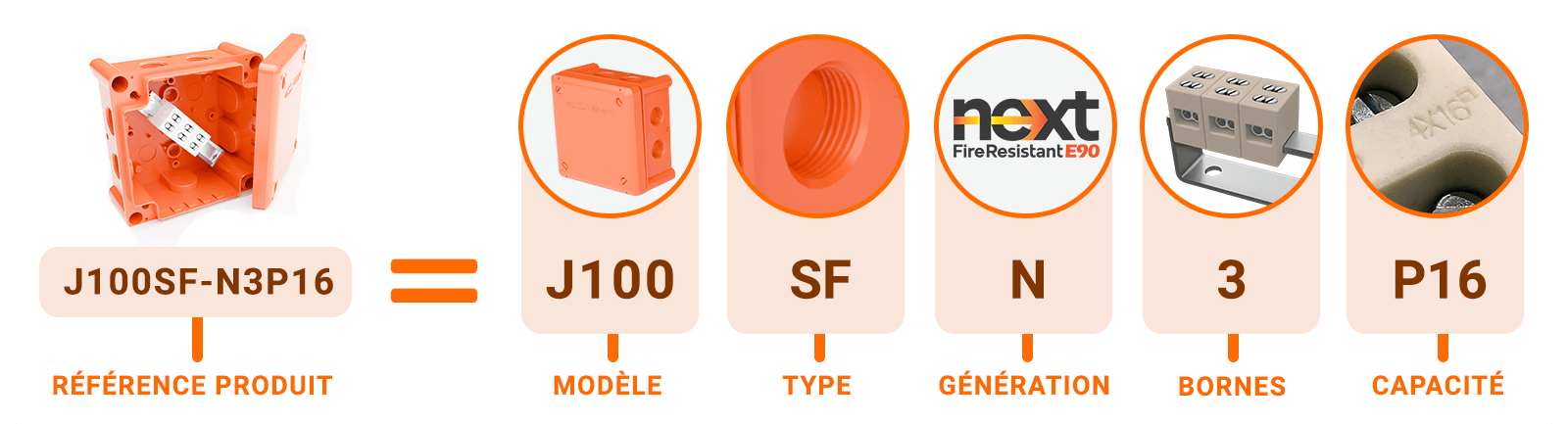

Exemple : ‘J30SF-N3P16’ se réfère à un boîtier de série J/100 avec entrées filetées (SF), de la génération E90 Next (N) contenant 3 bornes en céramique (3). Chaque borne en céramique. approprié pour les conducteurs de 16mm² (P16)
Modèles 116 x 116 x 62 mm
Le plus compact, idéal pour les points de dérivation plus petits qui exigent une résistance au feu.
J100SF-N
Avec 7 entrées filetées M20 (pour presse-étoupe M20, câble Ø7-13,3 mm)
J100BF-N
Avec 7 entrées équipées de passe-câbles en caoutchouc IP66 (pour câbles Ø3,5–25 mm)
J100MF-N
Avec 7 entrées pré-découpées (knock-out) pour presse-étoupes PG13.5 (Ø9–12 mm), M20 (Ø7–13,3 mm) ou M25 (Ø12–17,5 mm)
Configurations de Borniers pour modèles de boîtiers J100
Les borniers permettent de connecter des câbles avec des sections transversales distinctes
N3P6
3 borniers en céramique pour section nominale de 6 mm² carrés
Capacité de Câble (par pôle):
Rigide/Toronné 0.8-6.0 mm²;
Flexible 0.8-4.0 mm².
N5P6
5 borniers en céramique pour section nominale de 6mm²
Capacité de Câble (par pôle):
Rigide/Toronné 0.8-6.0 mm²;
Flexible 0.8-4.0 mm².
N3P16
3 borniers céramiques pour section nominale de 16 mm²
Capacité de Câble (par pôle):
Rigide 1.5-16.0 mm²;
Flexible 1.5-10.0 mm²
Modèles 116 x 166 x 72 mm
Boîtiers de taille intermédiaire offrant une plus grande capacité et des options de connexion.
J160BF-N
Avec 10 entrées équipées de presse-étoupes en caoutchouc IP66 (pour câbles Ø3,5–25 mm)
J160MF-N
Avec 10 entrées pré-découpées (knock-out) pour presse-étoupes PG13.5 (Ø9–12 mm), M20 (Ø7–13,3 mm) ou M25 (Ø12–17,5 mm)
Configurations de Borniers pour modèles de boîtiers J160
Borniers de plus grande dimension pour boîtes permettant des installations avec des câbles de plus grande section
N5P6
3 borniers en céramique pour section nominale de 6 mm² carrés
Capacité de Câble (par pôle):
Rigide/Toronné 0.8-6.0 mm²;
Flexible 0.8-4.0 mm².
N5P16
5 borniers en céramique pour section nominale de 6mm²
Capacité de Câble (par pôle):
Rigide/Toronné 1.5-16.0 mm²;
Flexible 1.5-10.0 mm².
N3P25
3 borniers céramiques pour section nominale de 25mm²
Capacité de Câble (par pôle):
Rigide 2.5-25.0 mm²;
Flexible 2.5-16.0 mm²
Modèles 166 x 216 x 92 mm
La plus large gamme, offrant un maximum d’espace pour les connexions et les câbles de plus grand diamètre.
J200BF-N
Avec 10 entrées équipées de presse-étoupes en caoutchouc IP66 (pour câbles Ø3,5–25 mm)
J200MF-N
Avec 10 entrées pré-découpées (knock-out) pour presse-étoupes PG13.5 (Ø9–12 mm), M20 (Ø7–13,3 mm) ou M25 (Ø12–17,5 mm)
J200LF-N
Avec parois lisses permettant un perçage personnalisé selon les besoins du chantier
Configurations de Borniers pour modèles de boîtiers J200
Borniers de plus grandes dimensions dans un boîtier d’amplitude exceptionnelle, conçus pour accueillir confortablement des installations avec des câbles de grande section.
N5P16
5 borniers en céramique pour section nominale de 6mm²
Capacité de Câble (par pôle):
Rigide/Toronné 1.5-16.0 mm²;
Flexible 1.5-10.0 mm².
N3P25
3 borniers céramiques pour section nominale de 25mm²
Capacité de Câble (par pôle):
Rigide 2.5-25.0 mm²;
Flexible 2.5-16.0 mm²
N5P25
5 borniers céramiques pour section nominale de 25 mm²
Capacité de Câble (par pôle):
Rigide 2.5-25.0 mm²;
Flexible 2.5-16.0 mm².
PLAQUES DE MONTAGE - EXTERNE EN ACIER INOXYDABLE
MP100 (Pour installation avec tous les modèles J100)
MP160 (Pour installation avec tous les modèles J160)
MP200 (Pour installation avec tous les modèles J200)
PRESSE-ÉTOUPES MÉTRIQUES ANTIFOGO V0
Classement V0, couleur orange, pour maintenir l’intégrité du système. Dimensions disponibles: M20, M25 et M32.
ARMATURE MÉTALLIQUE MCP
Conçue pour offrir une protection et une robustesse supplémentaires dans les zones à risque mécanique plus élevé.
Fabriquée en acier à haute résistance avec une finition en peinture électrostatique de couleur orange, elle offre un classement IK10, le plus haut degré de résistance aux chocs mécaniques selon la norme IEC 62262, idéale pour les applications industrielles, commerciales ou les lieux sujets aux impacts.
PORTE-FUSIBLES
Pour la protection des systèmes d’éclairage et autres circuits.
Possibilité d’installer un porte-fusible de type « 5×20 ».
Boîte J100SF / MF / BF : 1 porte-fusible
Boîte J160MF / BF : 1 porte-fusible
Boîte J200MF / BF : 1 ou 2 porte-fusibles
